Finalmente, dopo un anno di stop al progetto , riprendo alla grande il progetto della FCU.
Sono partito dal progetto fatto dai ragazzi di Mobiflight https://github.com/MobiFlight/mobiflight-panels
Ho modificato il pcb per farlo combaciare con il pannello FCU che avevo già comprato da homecockpits.fr

Per farlo ho usato l'ottimo servizio https://easyeda.com/.
Ho rifatto il pannello con le dimensioni corrette, l'ho di molto semplificato scegliendo di tenere l'arduino mega e i max7219 esterni.

Fatto questo pazientissimo lavoro ho mandato in stampa il progetto presso https://jlcpcb.com/ , che ad un costo di 15€ + spedizioni mi ha spedito 5 (quota minima) schede da assemblare (volendo esiste il servizio di assemblaggio e acquisto componenti). Sabato sono arrivate









E' domenica e si deve saldare... mi mancano alcuni componenti in arrivo tra oggi e domani (led 3mm e pin header da 14 poli) , però siamo a buon punto
I primi ad essere fermati sono i push button con e senza led, però devono essere anche prima testati (e qui pago dazio, non ho testato un pushbutton con led ed ora lo devo dissaldare perchè il led è bruciato)



Saldiamo va


Si passa alle resistenze


Quindi ai diodi led da 5mm


Test led sui contatti della scheda, sembra tutto ok

Ora mancano come dicevo i led 3mm che servono per i tasti centrali (AP1, AP2 e ATHR) e per il backlight.
Inoltre i 3 pin header.

Poi monterò i led 7 segmenti con dietro direttamente il modulo max e dovrò poi pensare ai 4 push/pull oltre che alla programmazione di Mobiflight ma questo punto è più semplice rispetto all'assemblaggio :D


Max-Liea

VV Marshaller
Bronze Supporter
Gold Supporter
Messaggi
234
Reazioni
269
Età
60
Anto siccome so pigro, per i PCB non è che cè possibilità di avere il file di progetto cosi li ordino direttamente ?
Se si inviameli......


A320_HC

Utente
Messaggi
2.715
Solutions
6
Reazioni
1.570
Località
Salerno
Anto siccome so pigro, per i PCB non è che cè possibilità di avere il file di progetto cosi li ordino direttamente ?
Se si inviameli......
Max, se te ne serve uno posso vendertelo io, per la fantasmagorica cifra di 10€ (giusto le spedizioni) :D
Ma il pcb è basato come ti dicevo sul pannello di homecockpits.fr .
Senza di quello devi cmq rimetterci mano.

Oppure sul link che ho messo di mobiflight trovi pcb e svg dei pannelli già pronti da stampare.

A mandarti il progetto non ci vuole niente, dimmi tu


Max-Liea

VV Marshaller
Bronze Supporter
Gold Supporter
Messaggi
234
Reazioni
269
Età
60
Max, se te ne serve uno posso vendertelo io, per la fantasmagorica cifra di 10€ (giusto le spedizioni) :D
Ma il pcb è basato come ti dicevo sul pannello di homecockpits.fr .
Senza di quello devi cmq rimetterci mano.

Oppure sul link che ho messo di mobiflight trovi pcb e svg dei pannelli già pronti da stampare.

A mandarti il progetto non ci vuole niente, dimmi tu
Si me ne serve uno, anche io ho il pannello homecockpits.fr, se mi dai un link per pagarti via Pay pal procedo, per gli efis ordino i PCB


A320_HC

Utente
Messaggi
2.715
Solutions
6
Reazioni
1.570
Località
Salerno
Si me ne serve uno, anche io ho il pannello homecockpits.fr, se mi dai un link per pagarti via Pay pal procedo, per gli efis ordino i PCB
Ok ti mando in pvt allora tutto.

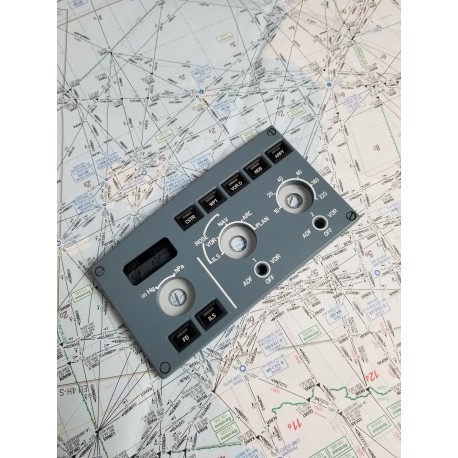

Per gli efis se hai sempre pannello homecockpit.fr possiamo fare sempre un unico ordine e dividerci le spese.

Ti mando anche la lista dei componenti


MaxTurso

Bronze Supporter
Gold Supporter
Messaggi
417
Solutions
1
Reazioni
127
Età
58
Località
Rivalta di Torino
Vero, con due bodnar e un pò di fai da te mi sono realizzato un pannello per la gestione di parte di OVERHEAD, ECAM, TRANSPONDER e WX RADAR ma è poco più che un giocattolo, nulla a che vedere con il tuo lavoro o quello di @toppe sul Q400, non hanno nulla di realistico sono solo funzionali ma chissà che prossimamente......


toppe

Utente
Messaggi
43
Reazioni
35
Vero, con due bodnar e un pò di fai da te mi sono realizzato un pannello per la gestione di parte di OVERHEAD, ECAM, TRANSPONDER e WX RADAR ma è poco più che un giocattolo, nulla a che vedere con il tuo lavoro o quello di @toppe sul Q400, non hanno nulla di realistico sono solo funzionali ma chissà che prossimamente......
grazie max....troppo buono


A320_HC

Utente
Messaggi
2.715
Solutions
6
Reazioni
1.570
Località
Salerno

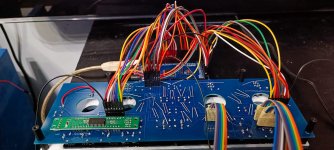

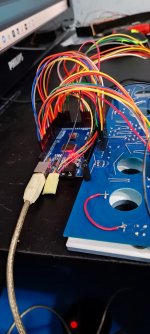

Pomeriggio all'insegna del wiring della mega (da rivedere e ottimizzare quando finisco) e programmazione di MF con tutta la parte pronta.
Manca poco, ma c'è tanto lavoro ancora

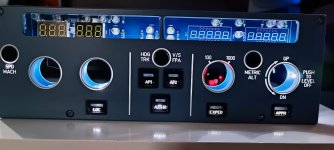

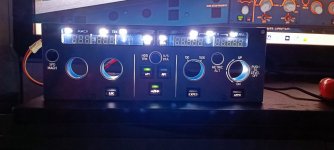

WhatsApp Image 2022-03-27 at 19.31.25.jpeg
WhatsApp Image 2022-03-27 at 19.33.01.jpeg
WhatsApp Image 2022-03-27 at 19.32.27 (1).jpeg
WhatsApp Image 2022-03-27 at 19.32.27.jpeg
