A320 FCU - Mobiflight & MSFS

[toppe]

salve asessa, ottimo lavoro.
i pannelli li hai incisi a laser o con cnc??
se posso permettermi in consiglio, non perche' somo piu' bravo, ma perche ci ho battuto la testa prima, non usare quei connettori pin sulle schede, tendono ad allargarsi e a fare falsi contatti con il tempo, risultato....a volte non funziona un switch o un encoder a causa di questo e diventi matto per trovare il colpevole, perche magari quando vai a toccarlo fa contatto, ma dopo.......
scusa se mi sono permesso, e' solo che so' quanto e duro il lavoro per arrivare ad un risultato.
good job.



[A320_HC]

salve asessa, ottimo lavoro.
i pannelli li hai incisi a laser o con cnc??
se posso permettermi in consiglio, non perche' somo piu' bravo, ma perche ci ho battuto la testa prima, non usare quei connettori pin sulle schede, tendono ad allargarsi e a fare falsi contatti con il tempo, risultato....a volte non funziona un switch o un encoder a causa di questo e diventi matto per trovare il colpevole, perche magari quando vai a toccarlo fa contatto, ma dopo.......
scusa se mi sono permesso, e' solo che so' quanto e duro il lavoro per arrivare ad un risultato.
good job.

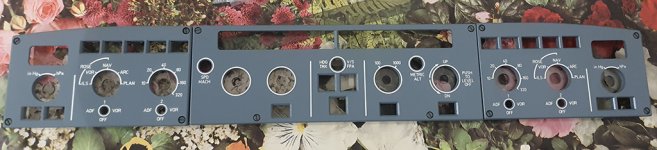

Ciao toppe, i pannelli li ho comprati, non avendo cnc etc ho preferito investire qualche soldo in più e prenderli fatti bene.
Sul discorso dupont hai ragione e ti ringrazio del consiglio. Diciamo che non sono bravissimo a saldare quindi questa era la strada migliore.
Ad ogni modo ho altre 2 pcb vergini e proprio ieri pensavo di saldare i cavetti direttamente sul pcb al posto dei connettori.

Facciamo che questa è la versione 1 del fcu, poi passerò alla 2 ...

Tu come faresti ?



[toppe]

Ciao toppe, i pannelli li ho comprati, non avendo cnc etc ho preferito investire qualche soldo in più e prenderli fatti bene.
Sul discorso dupont hai ragione e ti ringrazio del consiglio. Diciamo che non sono bravissimo a saldare quindi questa era la strada migliore.
Ad ogni modo ho altre 2 pcb vergini e proprio ieri pensavo di saldare i cavetti direttamente sul pcb al posto dei connettori.

Facciamo che questa è la versione 1 del fcu, poi passerò alla 2 ...

Tu come faresti ?

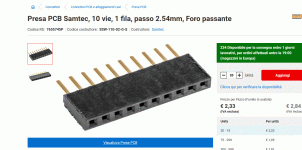

se per saldare, intendi saldare direttamente sulla scheda te lo sconsiglio, primo perche ' un domani potresti cambiare qualcosa e quindi diventa problematico con fili saldati sulla scheda, ma soprattutto perche saldando sui pin della scheda rischi di surriscaldare qualche chip della scheda stessa e la butteresti. io uso questi tipi di connettori, saldi il filo al pin usperiore e poi infili a bacchetta il connettore stesso sulla fila pin della scheda. ci sono maschi e femmina e sono "STRINTI" abbastanza da non tentennare sui cablaggi. anche qui occhio al tempo di saldatura, perche rischi di scaldare troppo la plastica fusa intorno al pin e saresti punto e a capo. tanto per riferimento, investi se non ce l'hai in una stazione di saldatura, non costa molto, sulle 90/100 euro con temperatura digitale, e' un must se devi saldare, io mi tengo sempre sui 250/300° centigradi, max 4/5 secondi a punto.



[toppe]

se per saldare, intendi saldare direttamente sulla scheda te lo sconsiglio, primo perche ' un domani potresti cambiare qualcosa e quindi diventa problematico con fili saldati sulla scheda, ma soprattutto perche saldando sui pin della scheda rischi di surriscaldare qualche chip della scheda stessa e la butteresti. io uso questi tipi di connettori, saldi il filo al pin usperiore e poi infili a bacchetta il connettore stesso sulla fila pin della scheda. ci sono maschi e femmina e sono "STRINTI" abbastanza da non tentennare sui cablaggi. anche qui occhio al tempo di saldatura, perche rischi di scaldare troppo la plastica fusa intorno al pin e saresti punto e a capo. tanto per riferimento, investi se non ce l'hai in una stazione di saldatura, non costa molto, sulle 90/100 euro con temperatura digitale, e' un must se devi saldare, io mi tengo sempre sui 250/300° centigradi, max 4/5 secondi a punto.

scusa asessa, rettifico,. non avevo visto nella pagina 1 le pcb, bellissime, resta sempre valido a mio avviso i connettori che ti ho indicato.
1 domanda, le hai disegnate tu?



[A320_HC]

se per saldare, intendi saldare direttamente sulla scheda te lo sconsiglio, primo perche ' un domani potresti cambiare qualcosa e quindi diventa problematico con fili saldati sulla scheda, ma soprattutto perche saldando sui pin della scheda rischi di surriscaldare qualche chip della scheda stessa e la butteresti. io uso questi tipi di connettori, saldi il filo al pin usperiore e poi infili a bacchetta il connettore stesso sulla fila pin della scheda. ci sono maschi e femmina e sono "STRINTI" abbastanza da non tentennare sui cablaggi. anche qui occhio al tempo di saldatura, perche rischi di scaldare troppo la plastica fusa intorno al pin e saresti punto e a capo. tanto per riferimento, investi se non ce l'hai in una stazione di saldatura, non costa molto, sulle 90/100 euro con temperatura digitale, e' un must se devi saldare, io mi tengo sempre sui 250/300° centigradi, max 4/5 secondi a punto.

Si si ho preso questi e saldati sul pcb (anzi li ha saldati @Cecco ) per collegare i dupont dalla scheda all'arduino, ma vedo che cmq possono muoversi. Ad ogni modo terrà questi, grazie del consiglio.

La stazione saldante l'ho presa, una economica, ma che regola la temperatura e sto saldando a 300 max

scusa asessa, rettifico,. non avevo visto nella pagina 1 le pcb, bellissime, resta sempre valido a mio avviso i connettori che ti ho indicato.
1 domanda, le hai disegnate tu?

Si le ho disegnate io partendo dal lavoro che hanno fatto i ragazzi di mobiflight che trovi qui https://github.com/MobiFlight/mobiflight-panels
Ho scaricato i template easyda e importati e da li ho cominciato a personalizzarmeli rispetto ai pannelli che avevo . Dal progetto iniziale ho tolto dal pcb il mega e i max7219 (tenendoli come moduli esterni) e cambiati i display 7seg perchè avevo già a casa quelli da 0.36 mentre MF li mette da 0.28.

Insomma ci ho lavorato un po su. Sicuramente si poteva fare di meglio, ma per essere il primo pcb fatto da me ne sono soddisfatto.



[toppe]

Si si ho preso questi e saldati sul pcb (anzi li ha saldati @Cecco ) per collegare i dupont dalla scheda all'arduino, ma vedo che cmq possono muoversi. Ad ogni modo terrà questi, grazie del consiglio.

La stazione saldante l'ho presa, una economica, ma che regola la temperatura e sto saldando a 300 max



Si le ho disegnate io partendo dal lavoro che hanno fatto i ragazzi di mobiflight che trovi qui https://github.com/MobiFlight/mobiflight-panels
Ho scaricato i template easyda e importati e da li ho cominciato a personalizzarmeli rispetto ai pannelli che avevo . Dal progetto iniziale ho tolto dal pcb il mega e i max7219 (tenendoli come moduli esterni) e cambiati i display 7seg perchè avevo già a casa quelli da 0.36 mentre MF li mette da 0.28.

Insomma ci ho lavorato un po su. Sicuramente si poteva fare di meglio, ma per essere il primo pcb fatto da me ne sono soddisfatto.

per quello che me ne intendo sono fatti benissimo. e' il mio tallone di achille l'elettronica, infatti anche io al momento di costruire gli FMC e gli ARCDU del q400 dovro' necessariamente erudermi, ma non so da dove si comincia a disegnare una PCB.



[A320_HC]

per quello che me ne intendo sono fatti benissimo. e' il mio tallone di achille l'elettronica, infatti anche io al momento di costruire gli FMC e gli ARCDU del q400 dovro' necessariamente erudermi, ma non so da dove si comincia a disegnare una PCB.

guarda easyeda , è semplicissimo.

EasyEDA - Online PCB design & circuit simulator

EasyEDA is a free and easy to use circuit design, circuit simulator and pcb design that runs in your web browser.

easyeda.com

Puoi poi generare il file gerber da mandare in stampa (io ho usato il loro sito jlpcb https://jlcpcb.com/) e finanche la lista dei componenti se scegli di farteli saldare da loro... insomma anche io ho scoperto un mondo fantastico per fare l'hc!



[MaxTurso]

guarda easyeda , è semplicissimo.

EasyEDA - Online PCB design & circuit simulator

EasyEDA is a free and easy to use circuit design, circuit simulator and pcb design that runs in your web browser.

easyeda.com

@toppe Non posso che dare ragione ad @asessa, è un software veramente interessante e semplice, io l'ho provato per dare una mano ad un amico ma se dovessi fare qualcosa di autocostruito lo userei sicuramente, dagli un' occhiata tanto è gratuito



[Max-Liea]

Arrivati oggi



[A320_HC]

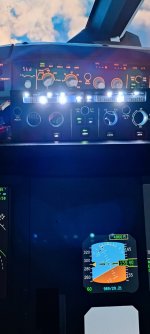

primissima prova in volo...tutti i tasti e led sono ok (che bello premere qualcosa per attivare l'ap1 o la APPR )



[MaxTurso]

Ciao Antonio, ancora complimenti, volevo chiederti dove hai preso i pushbutton, sono veramente molto fedeli al reale.



[A320_HC]

Ciao Antonio, ancora complimenti, volevo chiederti dove hai preso i pushbutton, sono veramente molto fedeli al reale.

Se intendi le cover erano compresi nel pannello.
dietro ci sono dei tactile push button montati sul pcb



[A320_HC]

Mi ero dimenticato di avere la Wing già pronta per il wiring... E che fai non la testi ??



[A320_HC]

Devo trovare il modo di scurire il vetro della fcu dove sono i display 7 seg.

Ho provato con una radiografia ma è troppo scura e non si riescono a leggere i display per bene.

Qualcuno ha idee su come poterlo fare ??



[toppe]

Devo trovare il modo di scurire il vetro della fcu dove sono i display 7 seg.

Ho provato con una radiografia ma è troppo scura e non si riescono a leggere i display per bene.

Qualcuno ha idee su come poterlo fare ??

cancelleria buffeti, esistono delle copertine nere opache trasparenti che non vedi niente sotto ma la luce la riflettono perfettamente e senza ombre, se ti metti a scartabellare fra la cancelleria le trovi sicuramente , io le ho usate per i korry switch che ho progettato e costruito.



[A320_HC]

cancelleria buffeti, esistono delle copertine nere opache trasparenti che non vedi niente sotto ma la luce la riflettono perfettamente e senza ombre, se ti metti a scartabellare fra la cancelleria le trovi sicuramente , io le ho usate per i korry switch che ho progettato e costruito.

toppe grazie, ti ricordi il nome del prodotto ? (magari lo cerco anche online).



[toppe]

toppe grazie, ti ricordi il nome del prodotto ? (magari lo cerco anche online).

praticamente sono questi, ma vai in un negozio vero e guarda all'interno ripeto, ce ne sono di simili a questi ma a fogli singoli che sono un po' piu scuri, ma la luce la riflettono perfettamente, ora non ricordo come si chiamano pero'.



[A320_HC]

praticamente sono questi, ma vai in un negozio vero e guarda all'interno ripeto, ce ne sono di simili a questi ma a fogli singoli che sono un po' piu scuri, ma la luce la riflettono perfettamente, ora non ricordo come si chiamano pero'.

Ok grazie, stasera vedo se esiste ancora il negozio buffetti qui vicino.
Altrimenti provo in cartolibreria.



[A320_HC]

Forse qualcosa del genere andrebbe bene

Pellicola per luci per auto Riloer, pellicola vinilica per fari, fanale posteriore, fendinebbia per fanale posteriore, 40x120cm, nero scuro : Amazon.it: Auto e Moto

Pellicola per luci per auto Riloer, pellicola vinilica per fari, fanale posteriore, fendinebbia per fanale posteriore, 40x120cm, nero scuro : Amazon.it: Auto e Moto

www.amazon.it



[toppe]

Forse qualcosa del genere andrebbe bene

Pellicola per luci per auto Riloer, pellicola vinilica per fari, fanale posteriore, fendinebbia per fanale posteriore, 40x120cm, nero scuro : Amazon.it: Auto e Moto

Pellicola per luci per auto Riloer, pellicola vinilica per fari, fanale posteriore, fendinebbia per fanale posteriore, 40x120cm, nero scuro : Amazon.it: Auto e Moto

www.amazon.it

queste sono pellicole per vetri auto, sono lucide, lucide non vanno bene, ci vuole qualcosa di satinato opaco, la luce dietro viene riflessa male, almeno io ho provato e non mi piaceva.
